专为 Bimmer 打造的智能仪表与排气控制系统

手机连车,
阀门 0 延迟

打开“莓素质”小程序,BLE 连接模块,看实时数据,也能控制排气阀门。

仪表转速 / 水温 / 油温 / 电压
阀门手动 / 驾驶模式 / RPM

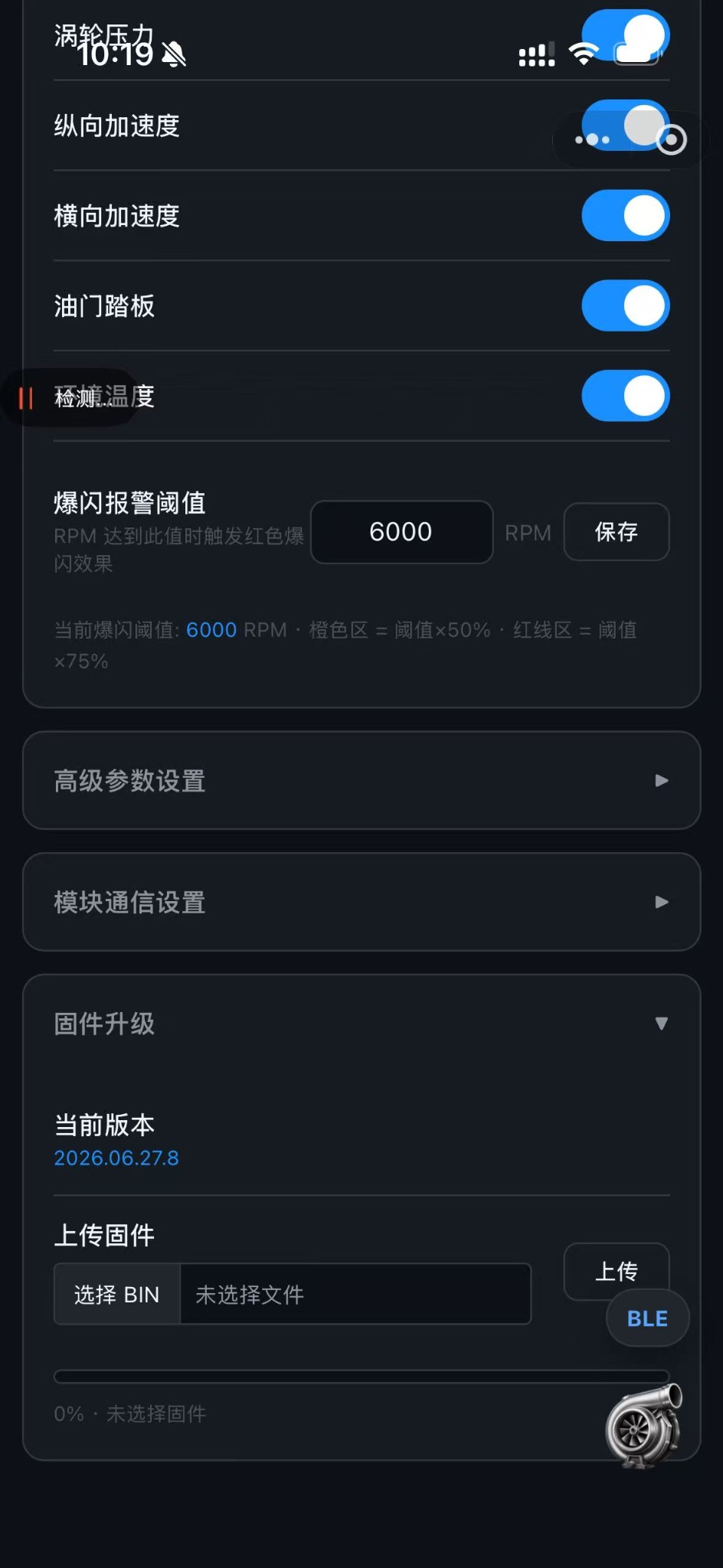

手机微信小程序 / BLE 连接 / OTA
四步上车
01搜索小程序“莓素质” 02硬件各大平台随意选,约 100 元 03一键烧录 04安装接线
莓素质微信小程序二维码

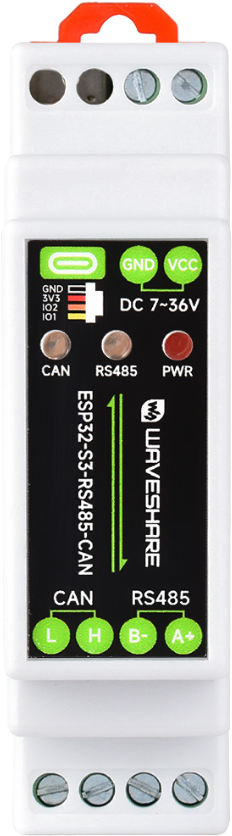

ESP32-S3 CAN RS485 硬件

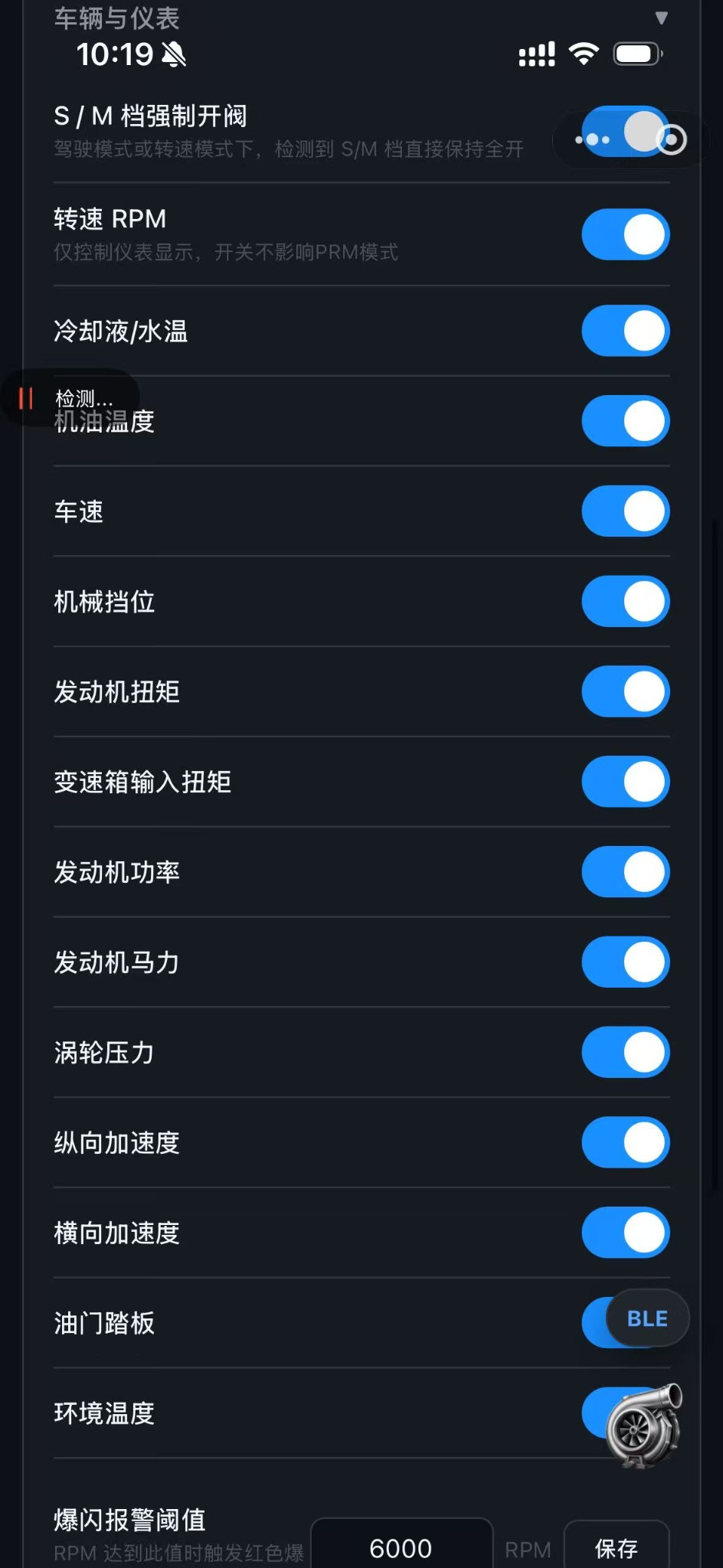

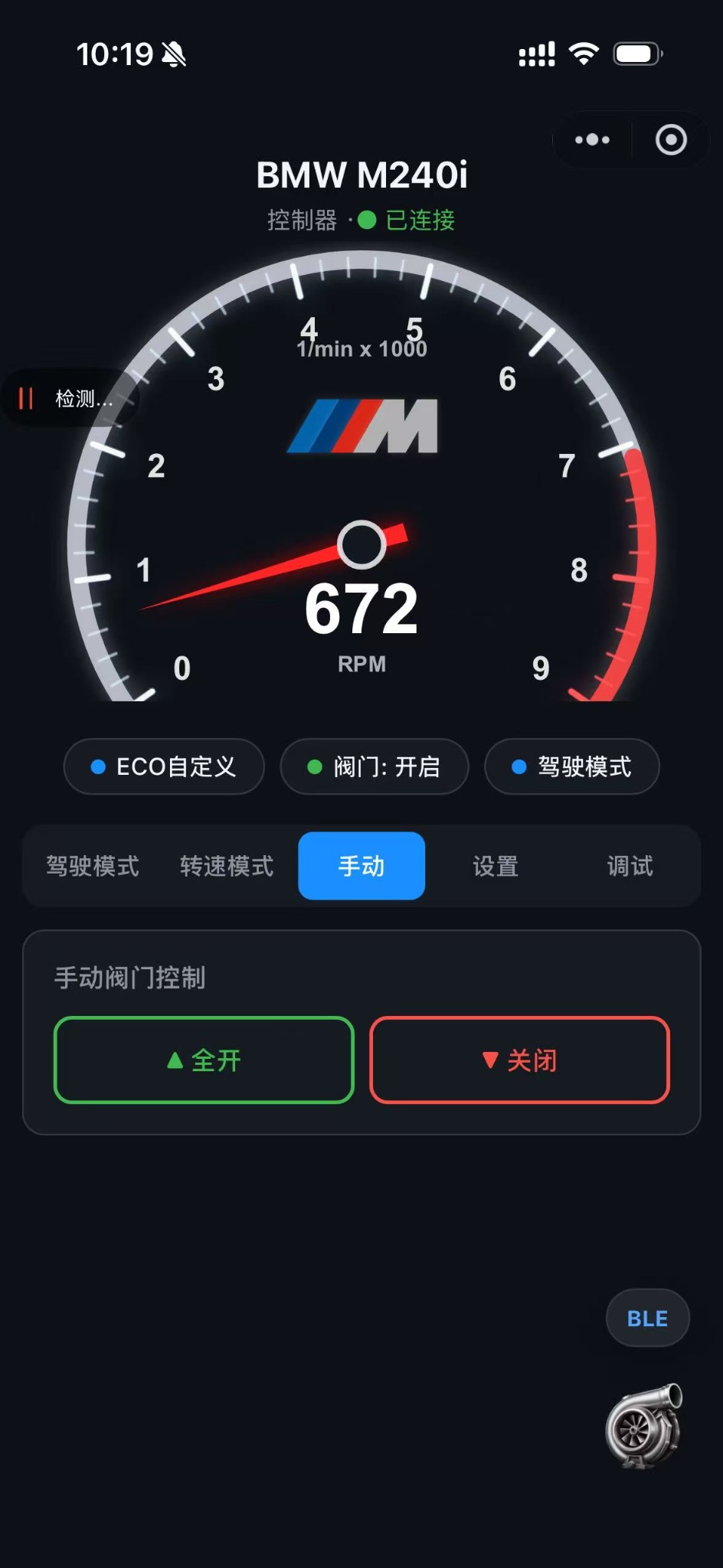

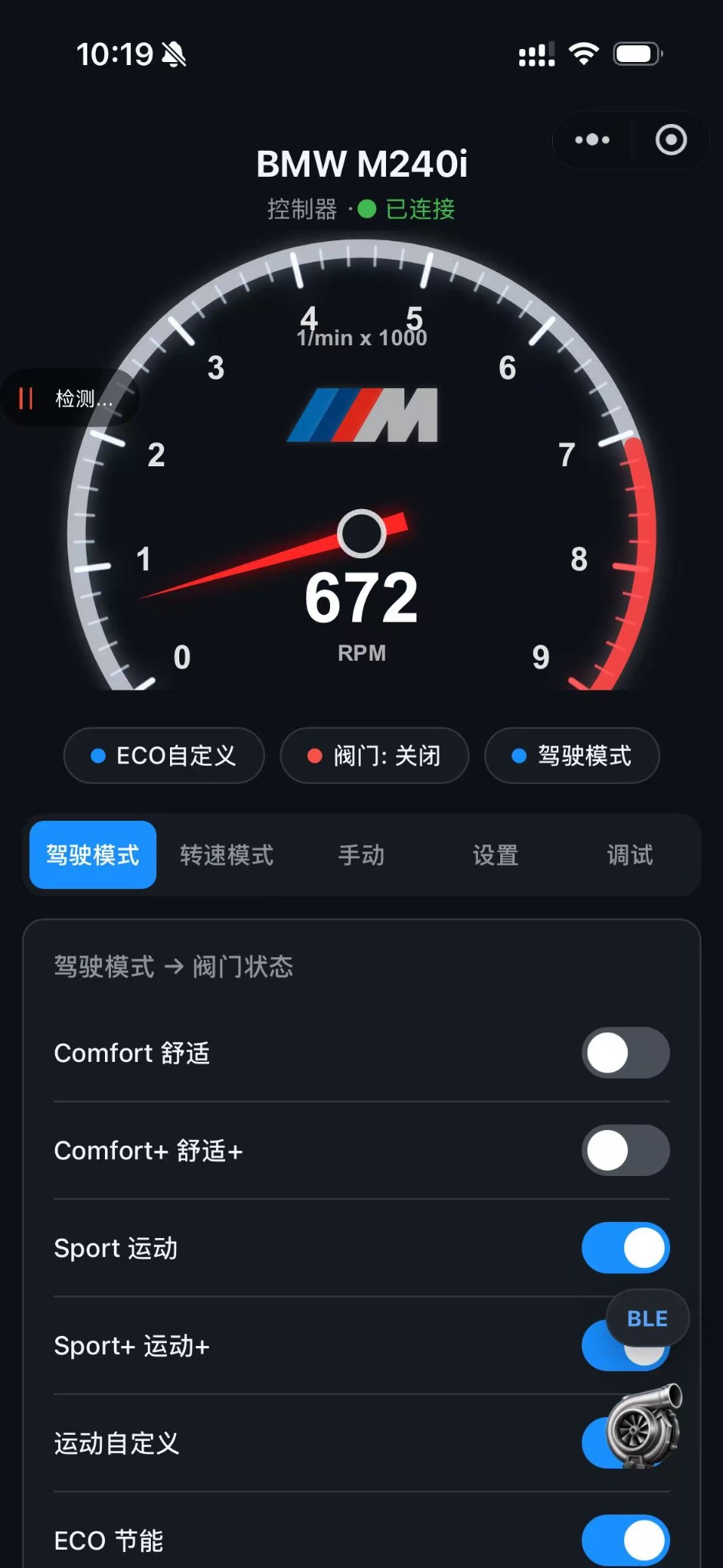

Bimmer HEX 排气阀门手动模式界面

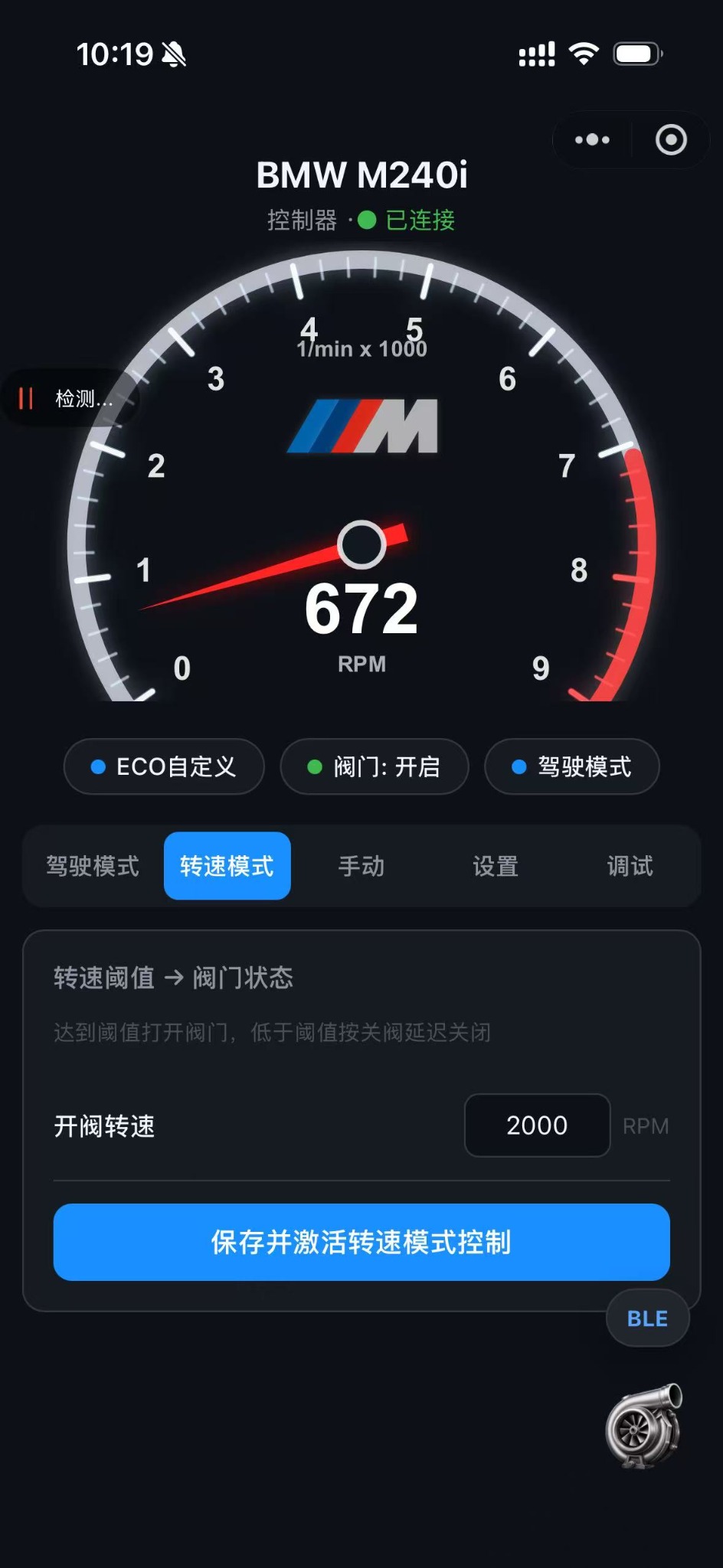

Bimmer HEX 转速模式界面

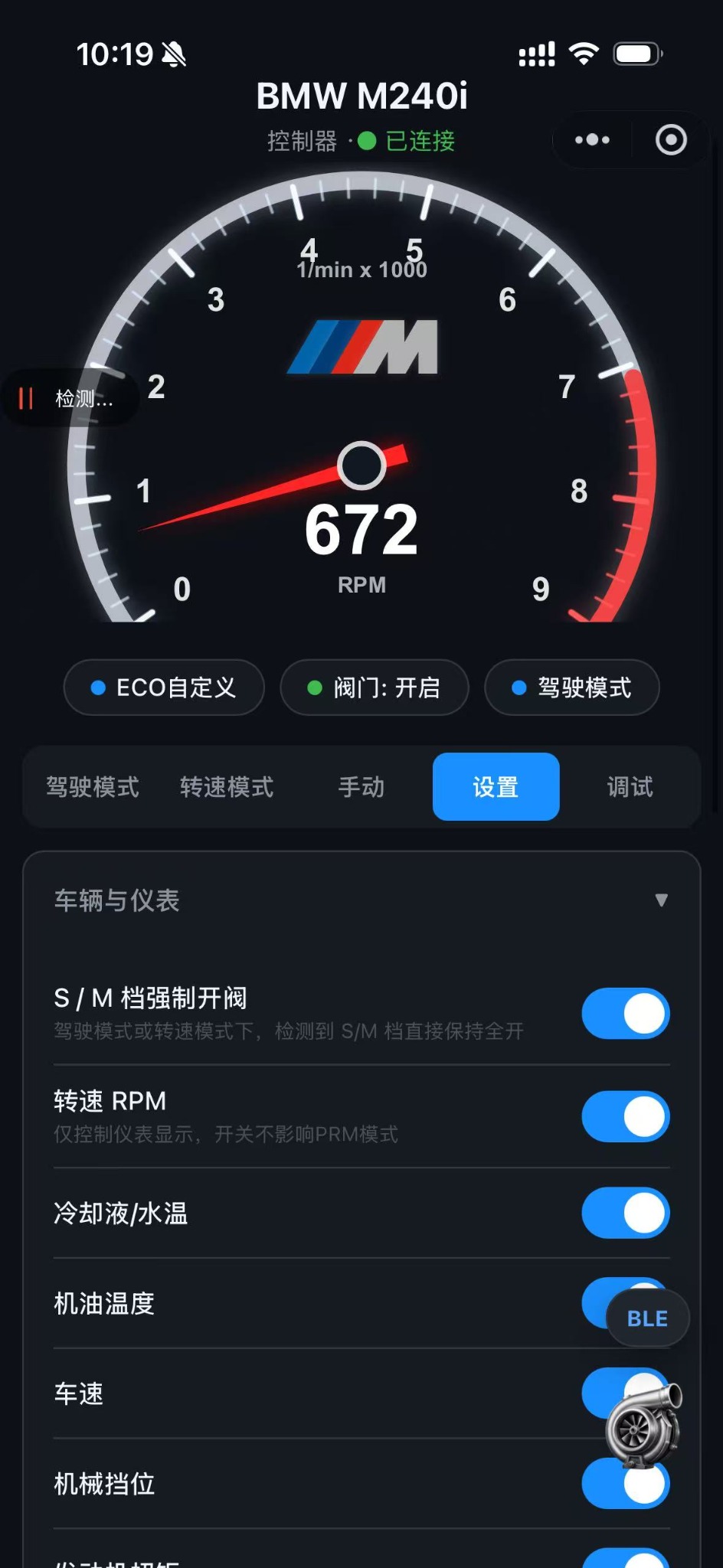

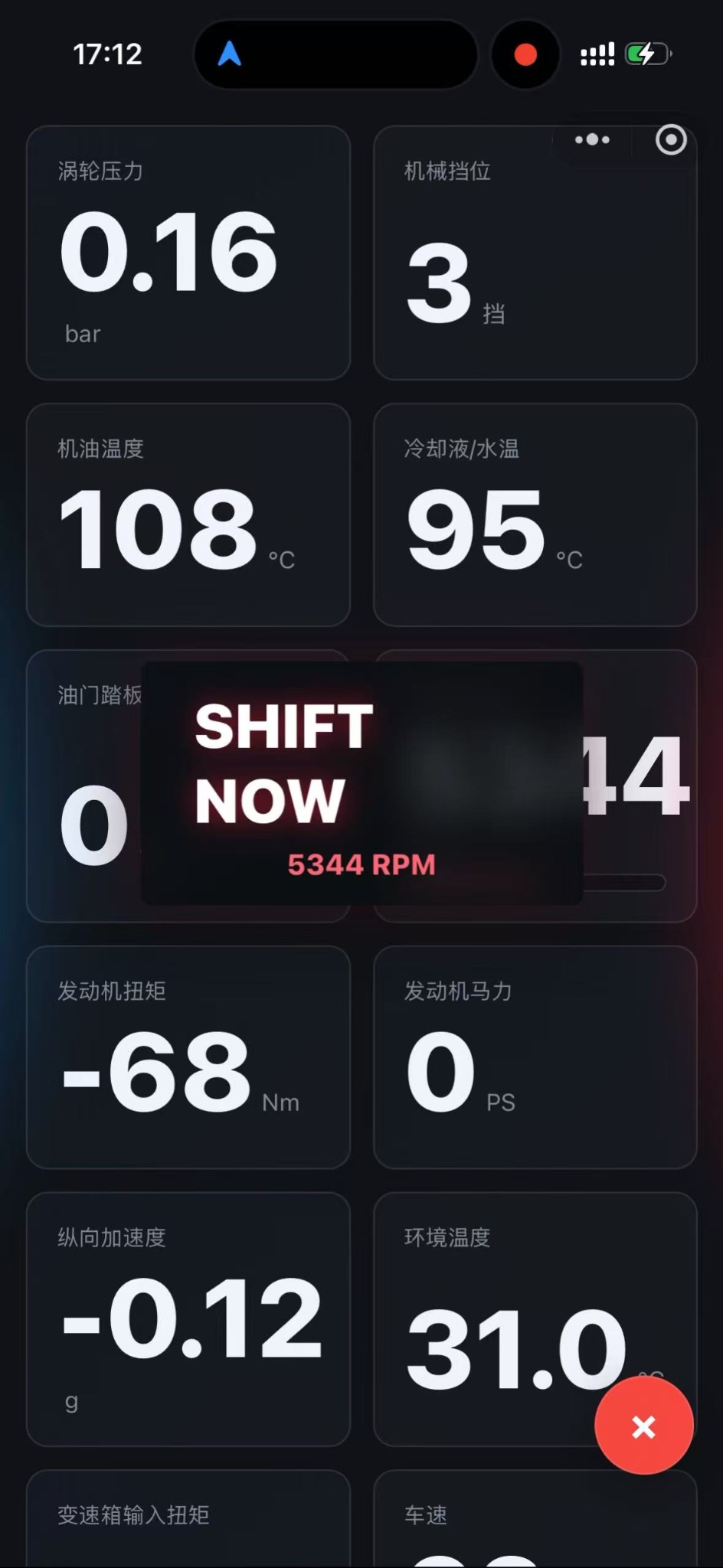

Bimmer HEX 实时仪表界面
INTERFACE SHOWCASE

界面展示

DEPLOYMENT GUIDE

购买清单

核心模块可自行在各大平台购买;线束按已有工具和车辆情况选择,也可找汽车维修店制作。

ESP32-S3 CAN 开发板
01核心板

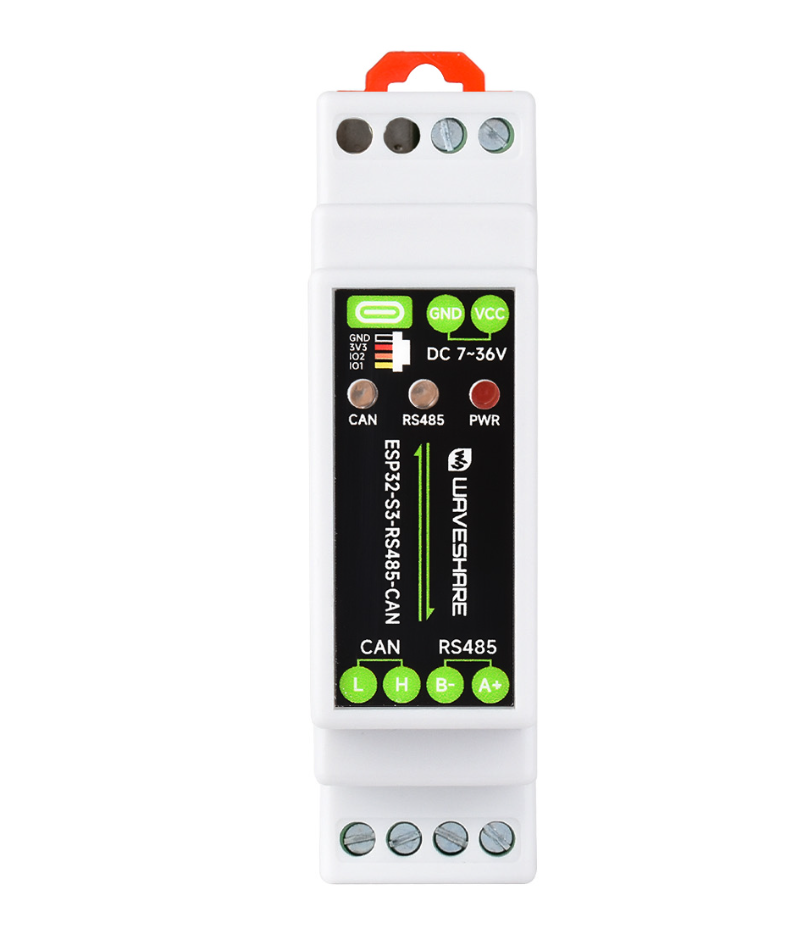

ESP32-S3 CAN 开发板

核心开发板为必购项,可以使用任何支持 CAN 通信的 ESP32-S3 开发板,微雪 ESP32-S3-CAN 可作为参考型号。

烧录方案

首次烧录使用电脑完成,点击下方按钮即可把当前版本写入 ESP32-S3。

USB一键烧录

ESP32-S3 在线烧录

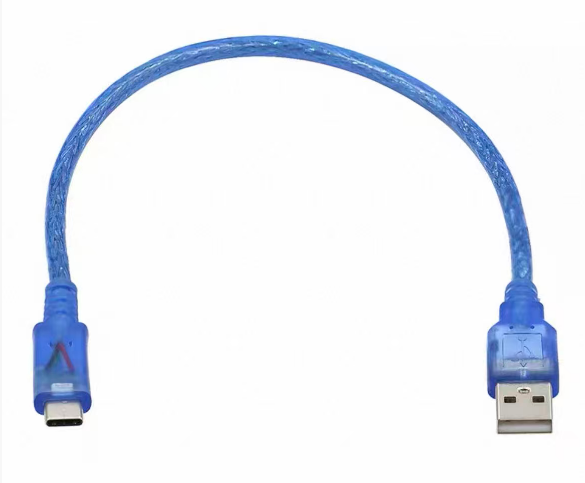

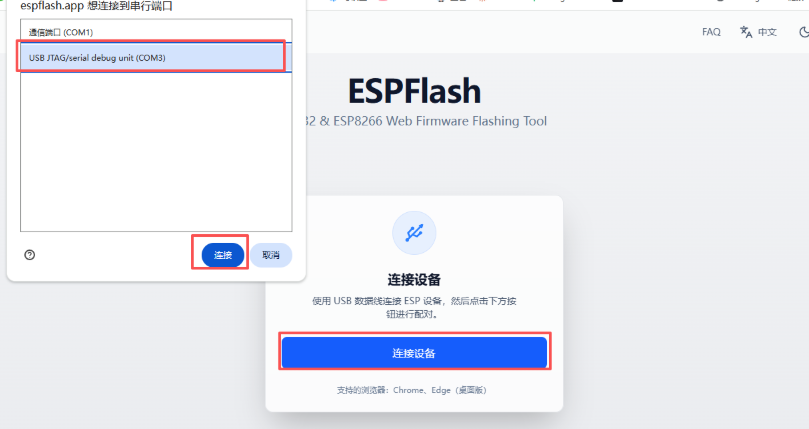

使用 Chrome 或 Edge 打开本页,Type-C 连接微雪 ESP32-S3-CAN 开发板后点击安装按钮,选择对应串口即可烧录当前固件。

固件:当前版本

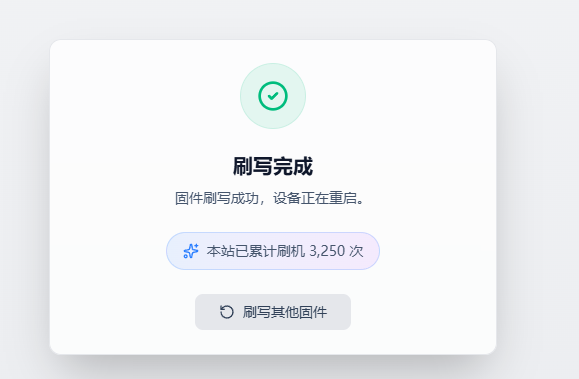

等待开始 0%

车载接线

数据接入和供电接入。操作前请断电,建议由熟悉汽车电路的人完成。

01数据

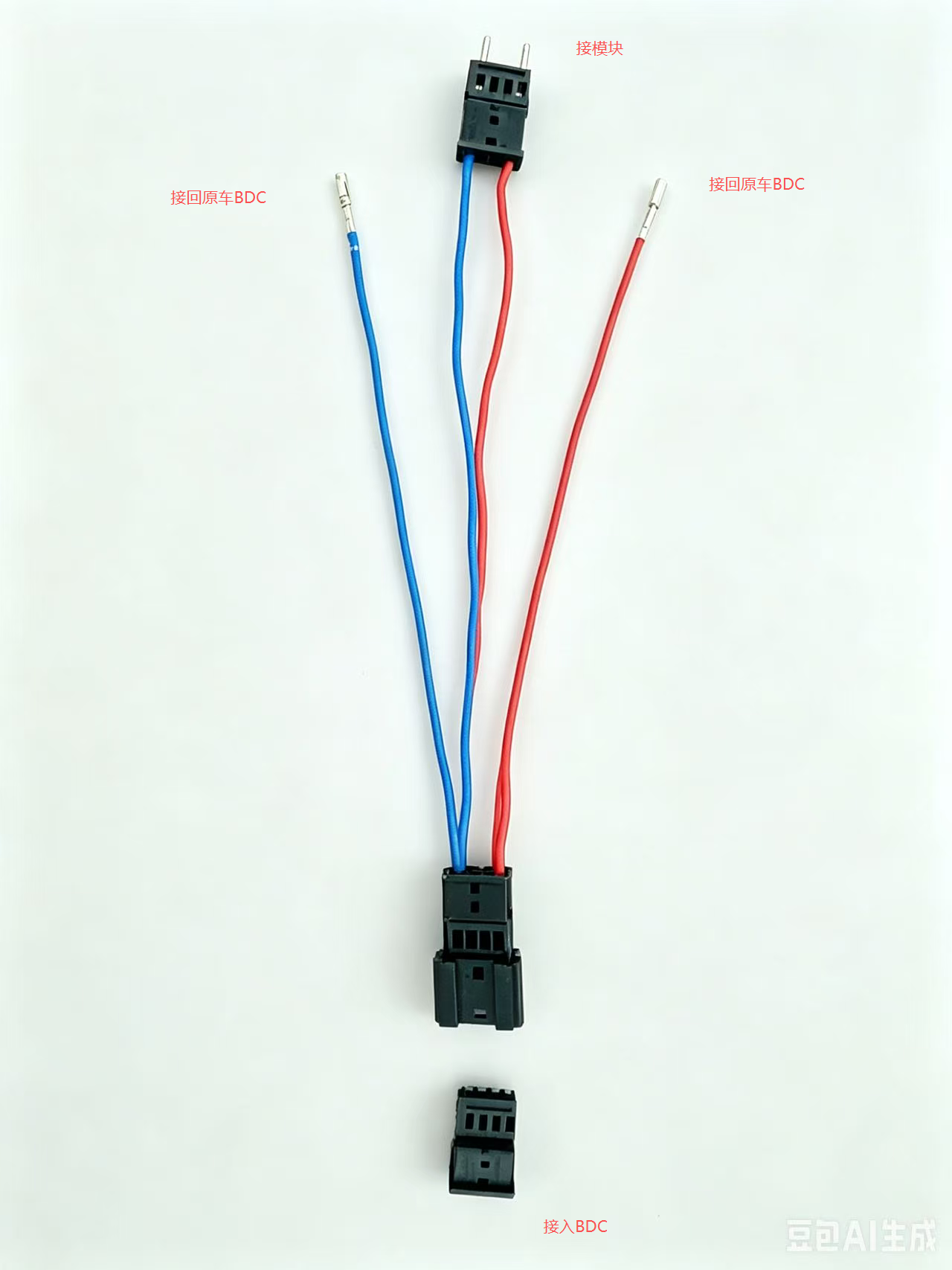

CAN 数据接入

车辆 CAN 总线接入开发板,用于读取 BMW 车辆数据。

36 号线对接 ESP32-S3 CAN 开发板 CAN_H 高位接口。
35 号线对接开发板 CAN_L 低位接口。
02供电

12V 供电接入

开发板支持汽车 12V 直接输入,取电方式二选一。

方案 1:脚窝灯一分二线,无损对插,将 12V 正极与 GND 接入开发板。
方案 2:保险盒 ACC 取电,使用保险丝盒取电线,将 ACC 正极和搭铁接入开发板。
安全提示:汽车接线请在车辆完全断电、熄火并关闭电源后操作,避免短路。内容整理自 Bimmer HEX Gitee 部署指南
